SketchUp model · 2017
整間屋 · 定稿
06 / 8 JUN 2017 · FINAL ISSUE
拖曳旋轉 · 滾輪縮放 · 右鍵平移
1:1 model · metres
3D 模型載入中
SketchUp 場景 當年 19 個視角,撳一下飛過去

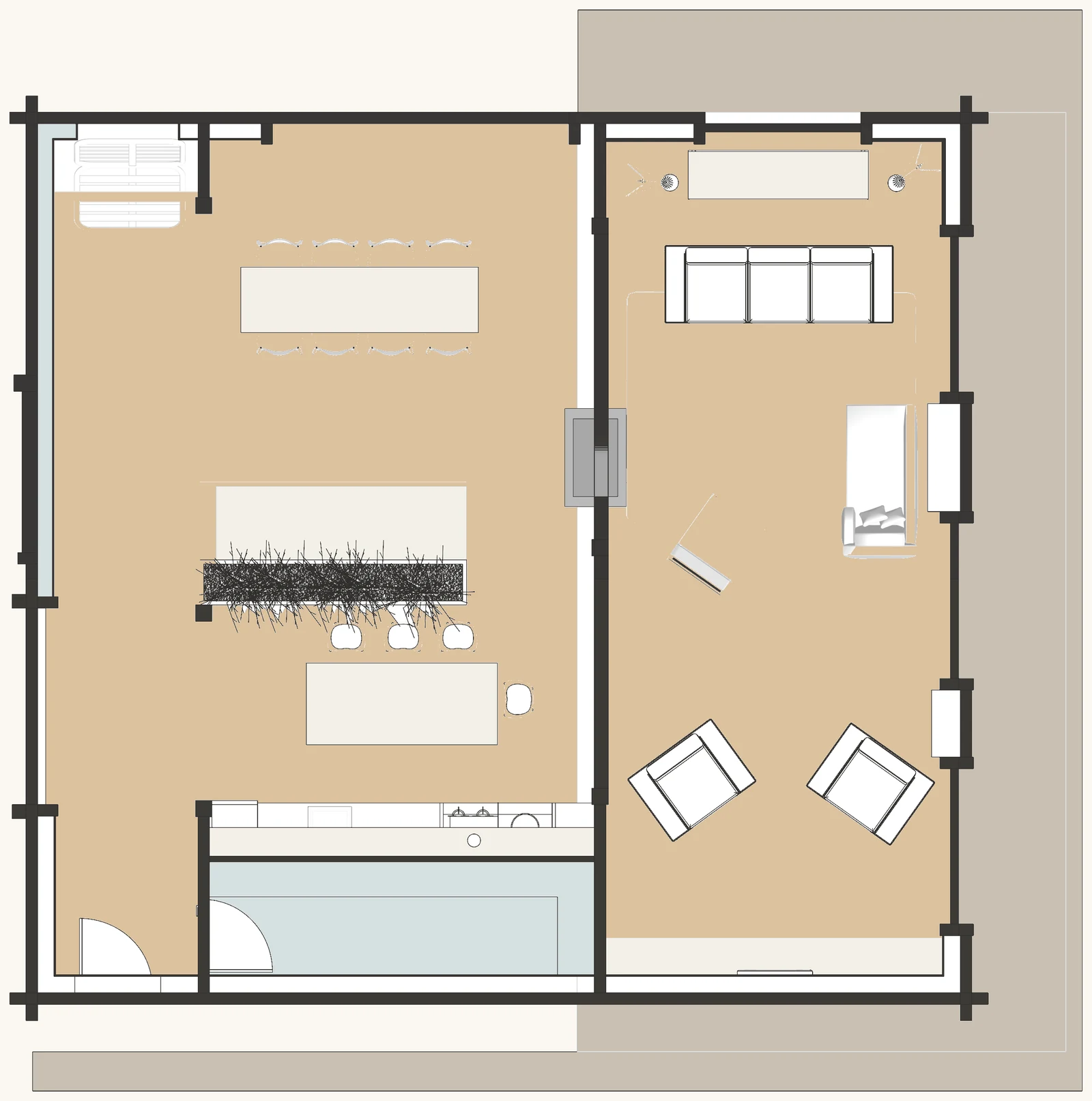

分層圖則

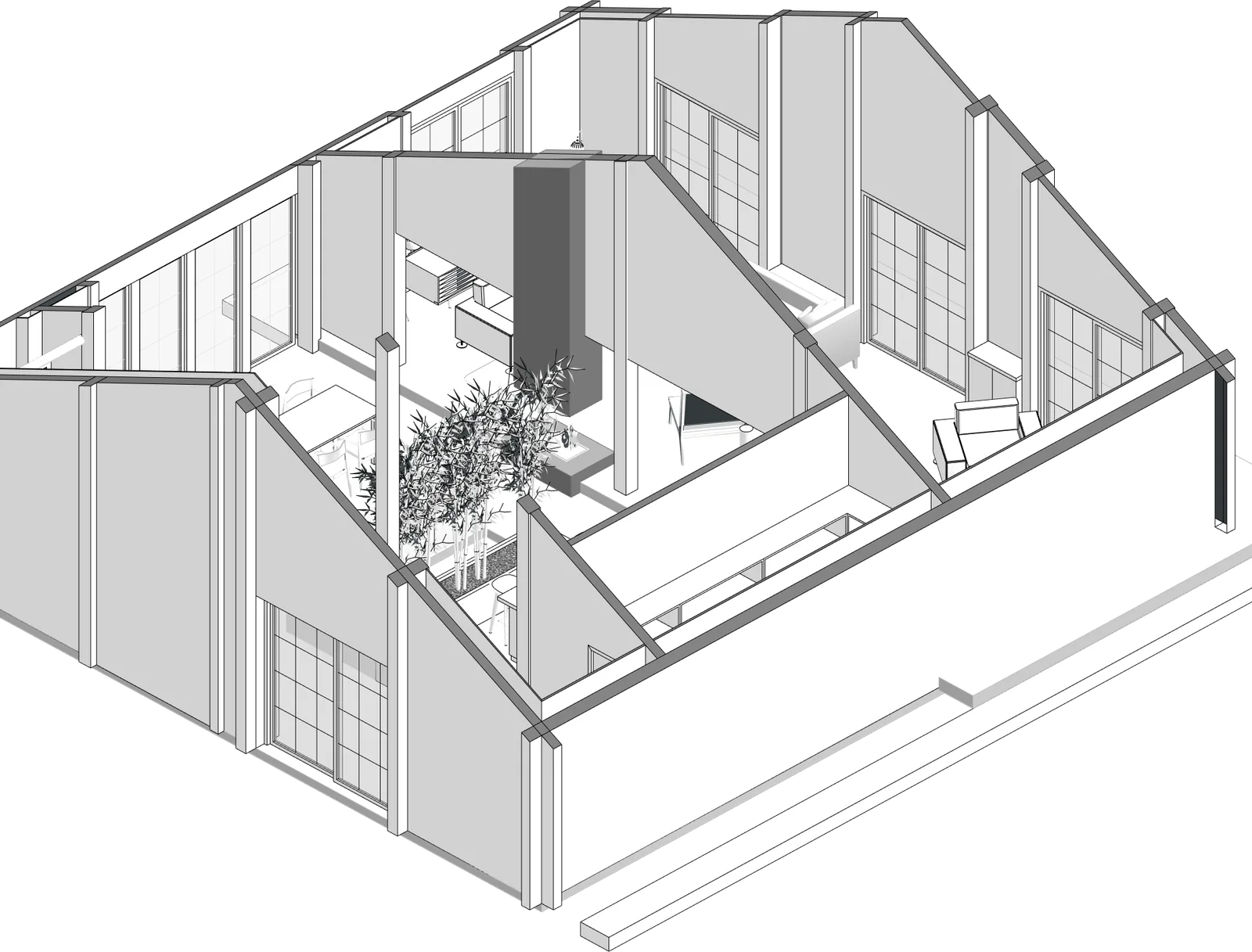

彩色平面及剖切軸測,全部由原 SketchUp 模型直接導出。層名沿用當年法文施工圖:SS 地庫、RDC 地面、R+1 頂層。
木地板浴室/儲物露台混凝土

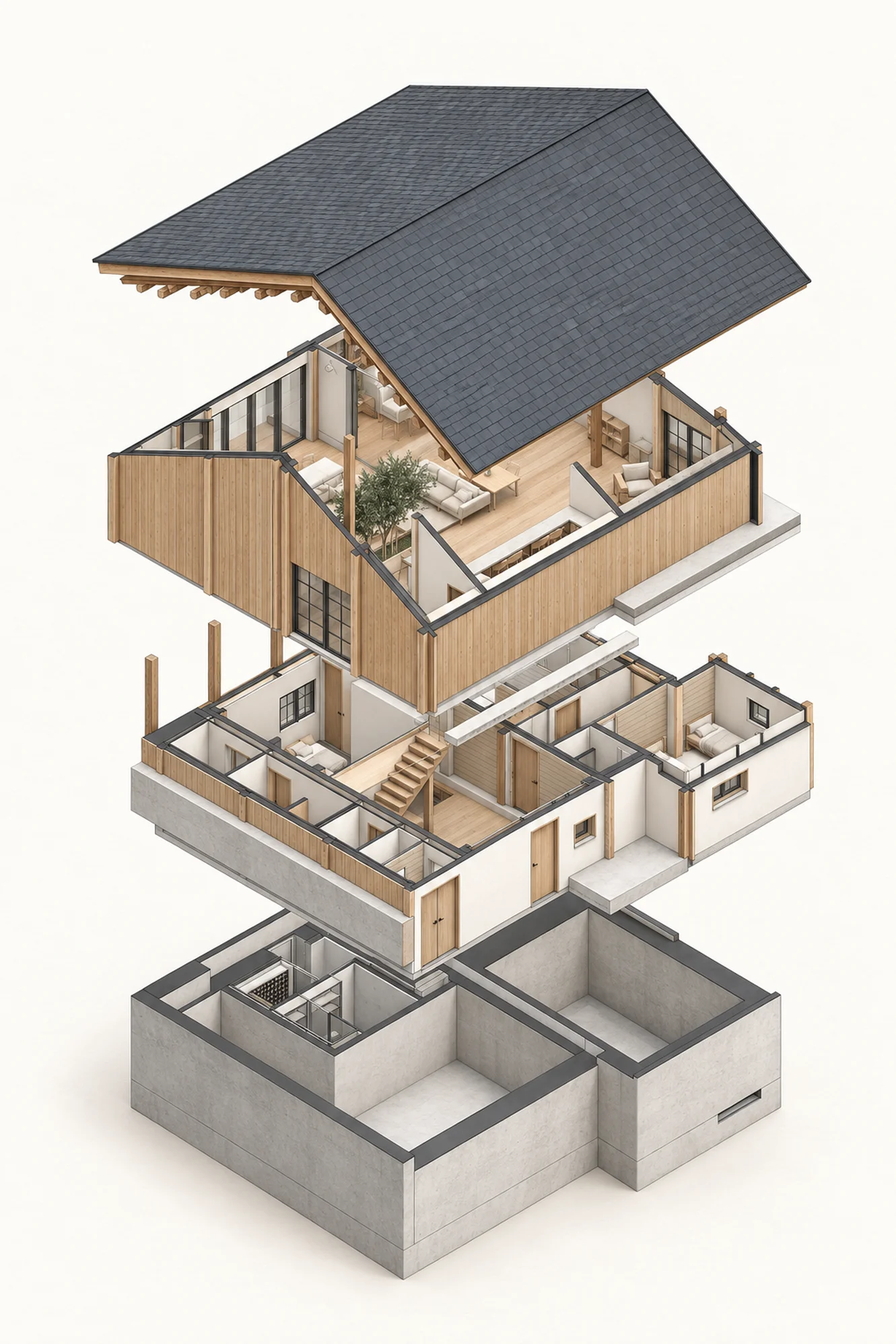

爆炸軸測
屋頂、三層逐層拆開。AI 按原模型幾何渲染,標註同色板由網頁疊加。
Layers · 層次
- 1石板瓦屋頂
Slate roof, lifted - 2R+1 廚房、長枱、客廳、吊火爐
- 3RDC 三間睡房、四個浴室、樓梯廳
- 4SS 洗衣、淋浴、酒窖、儲物
Palette · 色板
白灰牆
橡木地
松木板
舊原木
清水混凝土
黑鋼
胡桃木
石板瓦

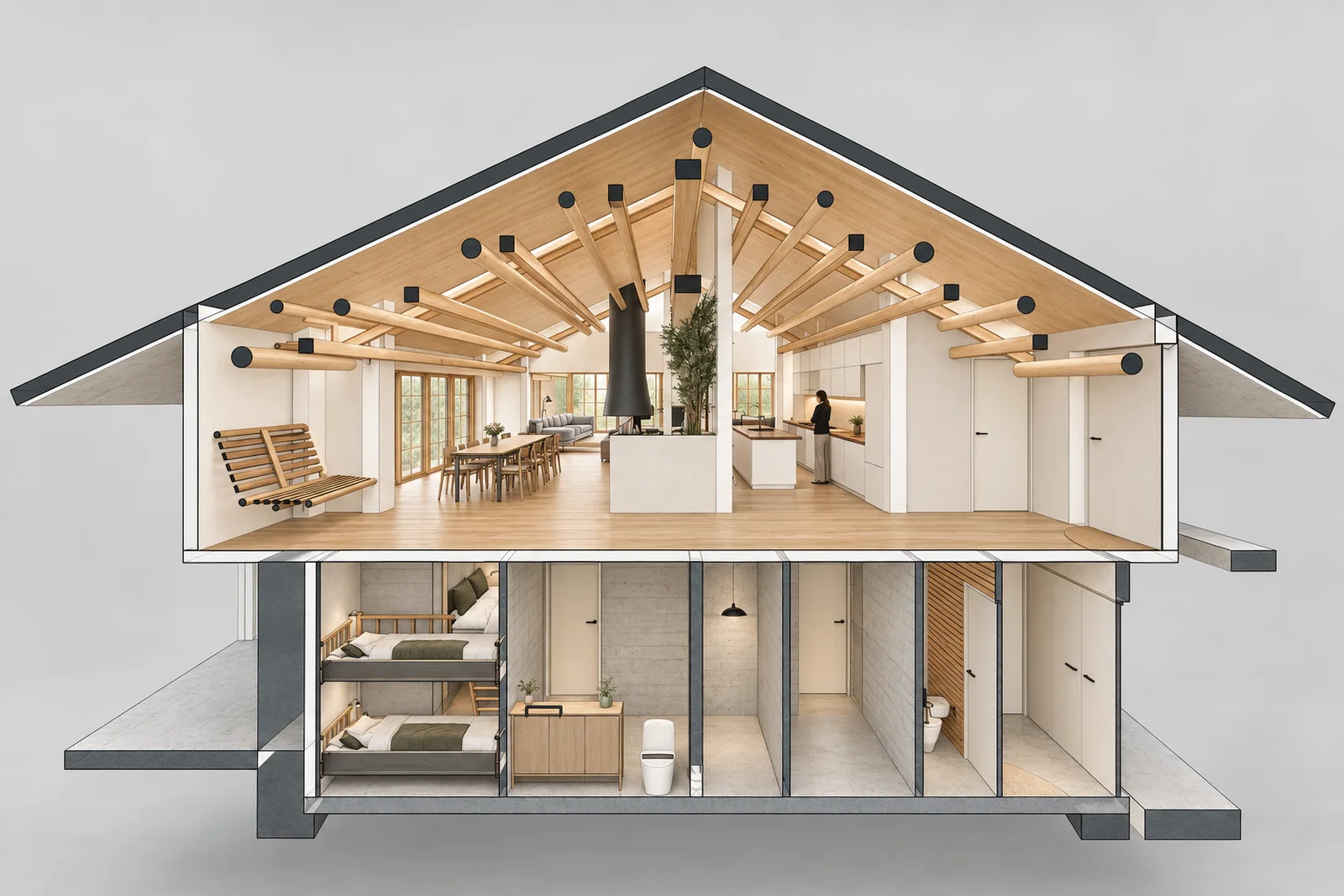

剖面透視
一刀切開成間屋:頂層斜屋頂下嘅生活空間,下面係睡房同上下格床。
Section A-A · 剖面
- 1R+1 生活層,扇形屋架外露
- 2吊式黑鋼火爐及煙囪
- 3樓梯井邊:竹林花槽 (B) 或垂繩屏風 (A)
- 4RDC 睡房,連上下格床凹位
- 5清水混凝土樑柱
- 6SS 地庫服務空間
Legend · 圖例
橡木
白牆
混凝土
黑鋼
效果圖 · 2017 線稿 ⇄ AI 渲染
每張都由當年 SketchUp 視角出發,用 gpt-image-2.5 上物料同光線,幾何唔改。左右拉嚟對比。
三個禮拜嘅紅筆
方案靠一輪輪批註推進:業主喺圖上寫意見,每次出圖回應。撳左邊回合,或者下面時間線。

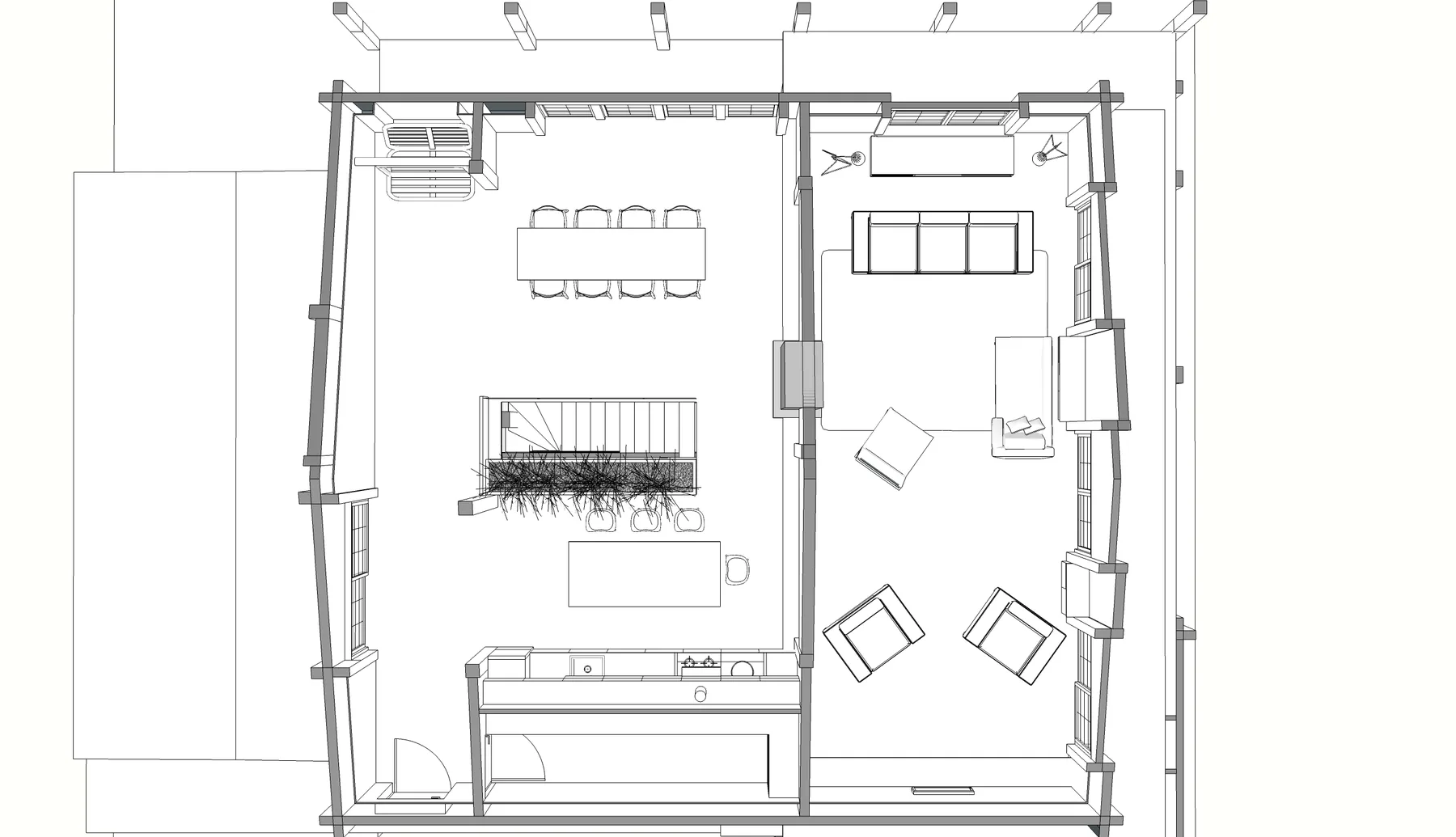

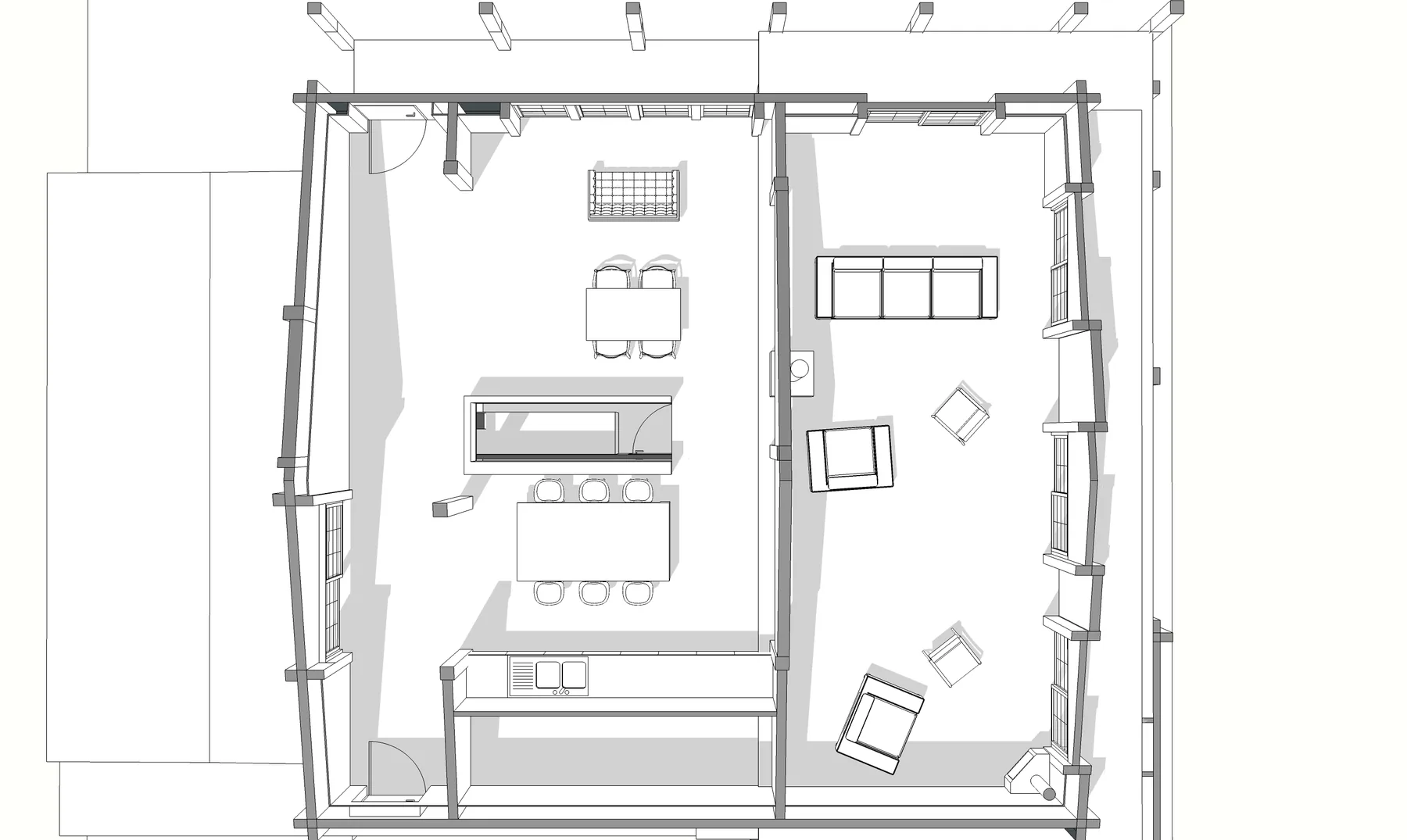

R+1 平面 · 首版 (左) / 定稿 (右)
