SketchUp model · 3 Jan 2014
全店剖切 · 定稿
3 JAN 2014 · FINAL MODEL
拖曳旋轉 · 滾輪縮放 · 右鍵平移
1:1 model · metres
3D 模型載入中
SketchUp 場景 當年 14 個視角,撳一下飛過去

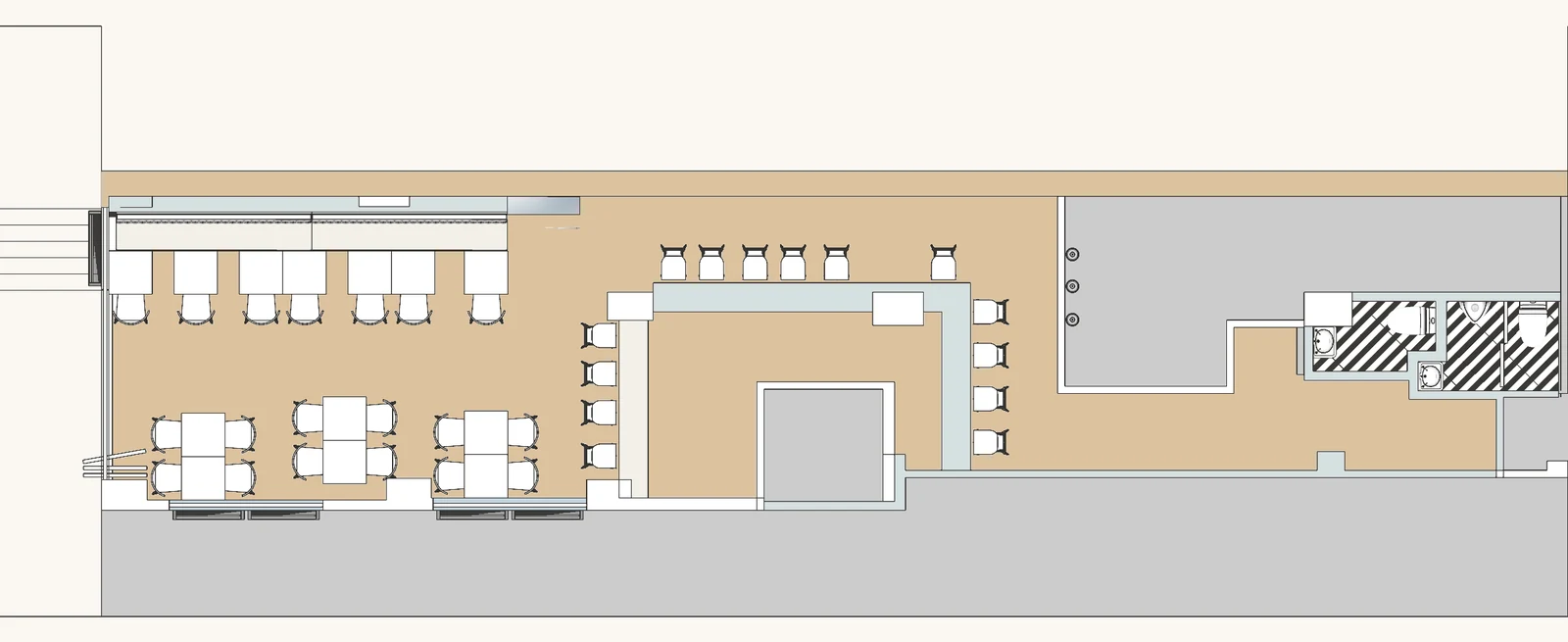

彩色平面Colour plan · 示意
由定稿 SketchUp 模型直接導出嘅平面,再按區域填色。顏色只係示意,分出木地台、灰色服務區同洗手間,唔係指定飾面。
木地台 飯廳 · 通道廚房 · 後勤 · 巷吧枱 · 服務枱洗手間地台花紋枱櫈
面積由當年面積表逐項加埋,約 78 m²。地台飾面圖同洗手間地台都出咗兩個方案,最後揀咗邊個,檔案冇記錄。
施工圖Drawings · Dec 2013 – Jan 2014
Anzon 自己畫嘅招標圖,已裁走圖框。撳圖放大。
細部Joinery details
吧枱、吧櫈同卡位嘅大樣,連黃銅腳踏同 LED 燈槽。
物料表Finishes schedule · 12 Dec 2013
定稿物料表嘅編號同規格。家具數量係由枱位圖數出嚟,屬估計。
AI 渲染 ⇄ 2013 SketchUpAI renders
每張都由當年 SketchUp 場景出發,用 gpt-image-2.5 按物料表上物料同燈光,幾何唔改。呢啲係 AI 渲染,唔係餐廳落成後嘅相。撳下面個掣切換返原本嘅 SketchUp 畫面。
2013 原設計渲染Original 2013 renders
2013 年 12 月 16 日 Anzon 自己出嘅照片級效果圖,同樣係設計階段嘅渲染,唔係實景。

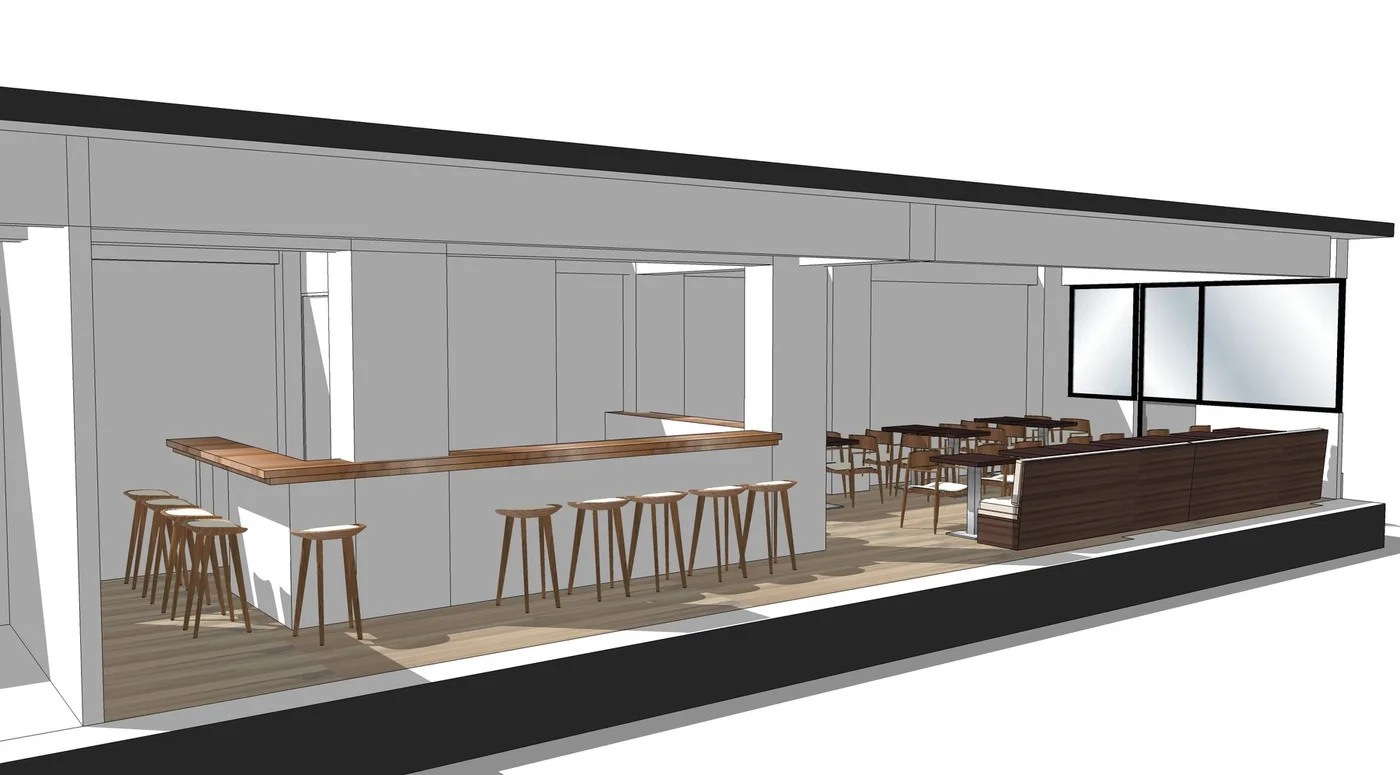

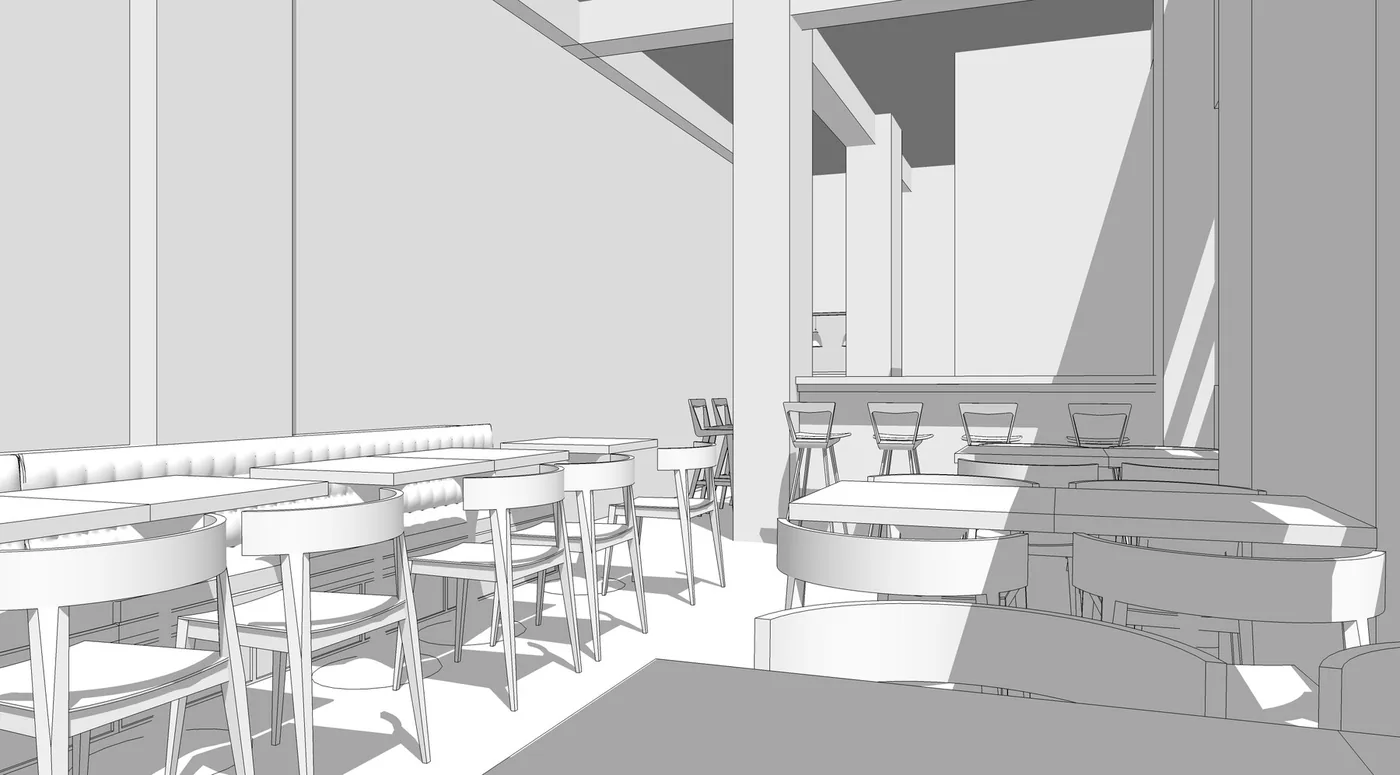

十個禮拜,八個回合Design process
由任務書到定稿,方案靠一輪輪業主意見同出圖推進。撳左邊回合,或者下面時間線睇返嗰輪嘅圖。
由設計到落成Design to built
餐廳已經起好,以 Cocotte 名義喺中環新興街開業。以下只列公開報道描述過嘅嘢,同設計檔案對照;報道冇講嘅部分,呢度唔會當係保留咗。開業日期未核實,所以唔寫。
- 設計檔案 · Design file公開報道提到 · Press describes
- MT-01 手繪鐵框門窗,50×50黑色手繪鐵框玻璃門窗黑框窗black-framed windows
- WD-01 人字拼木地板 50×300地台飾面最後揀邊款,檔案冇記錄橡木地板oak flooring
- WP-01 牆紙,夾板底「wallpaper green – pull from the forest wallpaper」牆紙wallpapers
- GL-02 古董鏡 3–5 mm 斜邊物料表項目古董鏡vintage mirrors
- 椅:扶手椅、靠卡位單椅設計檔案冇寫明絲絨絲絨椅velvet chairs
報道連結Coverage · links only
唔轉載任何報道或食客相片,請去原網站睇。
門窗用咗邊個方案、側窗有冇保留、地台揀咗邊款,設計檔案都冇記錄,呢頁唔作推斷。
